我公司于2016年3月承建国网三门峡供电公司市区200余台变压器接地改造工程，工程历时45天，每台变压器配电设备接地电阻均达到4欧姆以下，经相关部门验收全部合格，并正常使用。我司所有工程技术、管理人员均持证上岗，专业服务，一线施工人员均经过公司技能培训以及工程项目的实战磨练，熟悉国家电网及其它行业相关规范规程，专业素质过硬，施工经验充足，工程进度和工程质量有保证。我公司通过“垂直深接地”方法对城市配电设备进行接地系统改造的整个施工过程和终降阻效果已获得国家电网湖南省电力公司、国家电网江苏省电力公司、国家电网河南电力公司的充分肯定和高度评价。公司始终坚持“安全一、质量一”的根本宗旨，从创立至今，公司完成的所有工程项目从未发生因人为因素造成的安全事故，公司完成的所有工程项目均能如期竣工、达到设计指标、通过客户和相关监管单位的验收，并获得一致好评。

方案设计思路：

综合考虑地网的使用年限、地网材料、接地电阻、地质情况、湿度温度等自然因素的影响

一、垂直深极接地:城市配电设备接地工程解决方案

1、垂直深极接地网的概念

城市配电设备一般置于城区负荷中心，周边路面硬化或植被绿化，地下管网复杂，人员触碰设备的可能性大，安全隐患突出。其接地工程常用施工方法有：1、延长水平接地体，扩大水平接地网面积；2、延伸垂直接地体，实现垂直深接地。外延水平接地网需大面积破土施工，每外延一步都将面临更大的施工困难和风险，我公司倡导的垂直深极接地便可有效避免以上问题。“垂直深极接地”就是：用尽可能深的垂直接地体来弥补水平接地体不能拓展更宽的不足，通过接触到土壤电阻率更低的深层土壤以达到理想的降阻效果，“改变土壤电阻率”就是通过物理方法使周围土壤电阻率降低，并且对接地体不会造成腐蚀。所以，垂直深接地是实施城市配电设备接地工程、降低接地电阻为直接、有效、科学、合理的方法。

2、垂直深极接地网的实施方法

2.1 确保接地材料顺利深入地下

传统接地施工一般采用角钢作为垂直接地体，将角钢打入地下10m几首是不可完成的任务，而使用垂直接地棒可以一根接续一根将垂直接地体整体打入地下10cm甚至更深，如遇特殊地质情况，我公司还配备了专业的深孔钻探设备打出10m深孔，将垂直接地棒预埋至地下10m，确保几乎在任何条件下都能真正实现“垂直深接地”。

2.2 确保接地体长寿命、免维护

传统接地工程使用的镀锌材料一般是平铺（铺以较短垂直敷设）于表层土壤中，受城市污水等环境因素影响，3-5年后便不可程度腐蚀甚至断裂，运行寿命较短。而垂直深接地所使用的“镀铜产品系列”，其耐腐蚀性和使用寿命远远超过传统镀锌材料，运行寿命在10年以上达到30年，远远超过了绝大多数配网设备的运行寿命，可以说，使用镀铜产品才是能真正确保接地体高效能、长寿命、免维护。

二、材  料 选 型

镀铜接地产品系列

1、镀铜垂直接地棒

镀层材质：纯度为99.9%的电解铜

铜芯材质：任碳钢芯

镀层厚度：0.254mm

深入地表大深度：35m以上

可塑性：弯曲180度后镀层不开裂、不剥落

2、垂直深极接地网与传统施工方式比较表

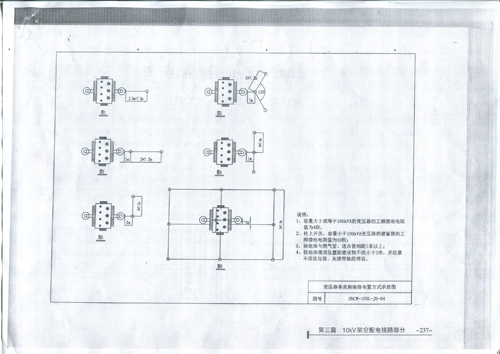

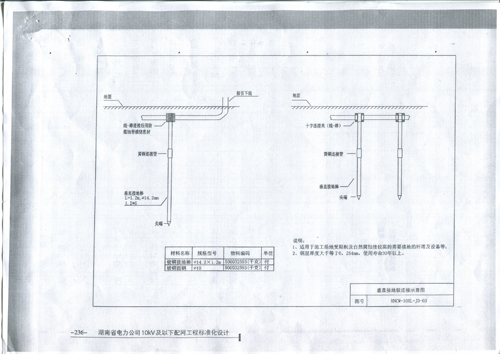

3、垂直深接地连接及布置方式示意图
